Details zu den Einhäng- und Fixierpunkten

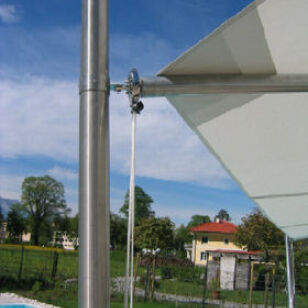

Manschette an Säule Aufnehmung für Welle mit Rollanlage und Endlosleine

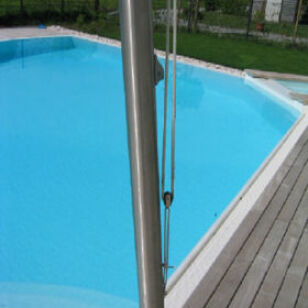

Die Endlosleine wird über einen Gummi gespannt, welcher an einer Federöse eingehängt wird. Um die Leine fixieren zu können, sitzt eine Klemme an der Säule.
Abb. 3
Abb. 4
Abb. 5

Umlenkrolle mit Schäkel für Leinenführung am Segelende (siehe Abb.3+4)

Die Leine wird über eine Klemme, welche am Mauerwerk oder auf der Säule sitzt fixiert (siehe Abb.3+4).

Die überschüssige Leine wird über eine Klampe aufgehängt (Abb.5)

Anmerkung

Da das gesamte Sonnensegel über die Ecken gespannt und in den Klemmen fixiert wird, ist es unbedingt notwendig die Klemmen mit dem Mauerwerk fest zu verankern.

Wird das Segelende über eine Klemme, die an der Säule sitzt fixiert, ist diese ebenfalls fest mit dieser zuverschrauben.

Die Klampe für die überschüssige Leine sitzt unterhalb der Klemme.

Leinenumlenkung

Die Segelenden/Leinen können auch auf einen zentralen Punkt umgelenkt werden. Meist laufen alle Leinen auf die Säule mit dem Rollsystem zusammen, was den Vorteil mit sich bringt, dass das Segel über einen zentralen Punkt bedient werden kann.

Um die Leinenrückführen zu können, kann man noch 2 zusätzliche Löcher auf der Manschette bohren, so dass man links und rechts vom Fochkroller einen Schäkel mit einer Umlenkrolle einhängen kann. Sollte dies nicht möglich sein, setzt man im Bereich der Manschette 2 Fenderösen und befestigt dort die Schäkel mit der Umlenkrolle. Zusätzlich müssen noch 2 Klemmen und 2 Klampen an der Säule montiert werden.
